套筒补偿器说明：
　　套筒式补偿器称管式伸缩节、管道伸缩器，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。
　　套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
　　套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
　　套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
　　套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
　　套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。
　　直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。

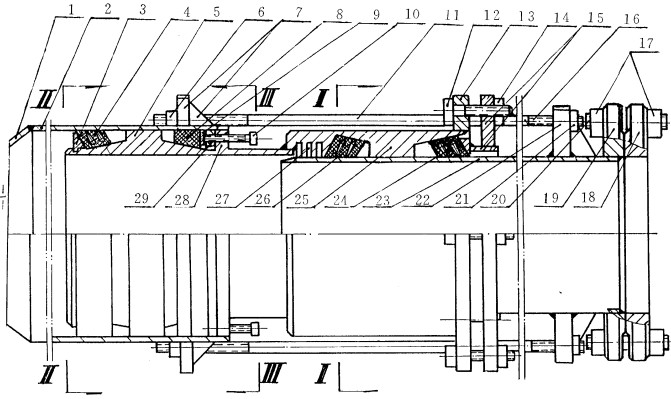

双向套筒补偿器分解图和分解说明：

　1、双向套筒补偿器，由左端套管2、左端芯管5、右端套管25、右端芯管23、左端内密封圈4、左端外密封圈8、右端内密封圈26、右端外密封圈24及连接紧固件构成。 其特征在于：左端套管2的内圆和左端芯管5的外壁凸起的两侧之间各有一个圆环状楔锥形空间，右端套管25的内部凸起的两侧和右端芯管23的外圆之间也各有一个圆环状楔锥形空间，其各自的圆环状楔锥形空间内，分别装有于其相匹配的圆环状楔锥形的左端内密封圈4、左端外密封圈8、右端内密封圈26、右端外密封圈24。

   2、根据权利要求1所述的一种双向套筒补偿器，其特征还在于用于密封的左、右两端的内、外密封圈可以是实芯的，也可以是虚芯的，即在密封圈的圆环状楔锥体的中间开有“V”字型圆环状构槽，其沟槽可以是一个，也可以是多个，内、外密封圈可以同时用实芯的，也可以同时用虚芯的，也可以混用。

    套筒补偿器称管式伸缩节、管道伸缩器，是热流体管道的补偿装置。
