非金属补偿器
联系人:韩青云 13906278039







  非金属补偿器word下载              非金属补偿器excel下载





  非金属补偿器又称纤维补偿器、织物补偿器、圆形补偿器、方形补偿器,由非金属圈带、隔热材料、钢结构组成。非金属圈带由硅橡胶布、玻璃纤维丝、复合无碱布、增强纤维布、隔热棉等柔性材料组成。
  非金属补偿器具有无刚度、无推力、消音、减振、补偿量大,安装维修方便等特点。

  公称压力:(Mpa)真空~0.1
  公称通径:任意截面

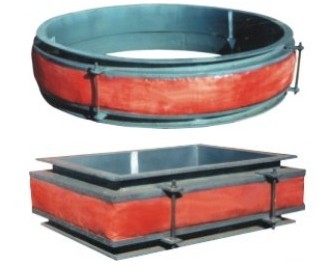

   圆形非金属补偿器(圆形补偿器)主要由非金属圈带、隔热材料和钢结构件组成,其中非金属圈带由纤维织物、硅橡胶、氟料等性能优异的非金属材料优化结合而成,其产品强度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。

非金属补偿器的特点: 纤维补偿器主要特点有以下几个方面:
     1、补偿热膨胀:可以补偿多方向,大大优于只能单式补偿的金属补偿器。
     2、补偿安装误差:由于管道连接过程中,系统误差再所难免,纤维补偿器较好的补偿了安装误差。
     3、消声减振:纤维织物、保温棉体本身具有吸声、隔震动传递的功能,能有效的减少锅炉、风机等系统的噪声和震动。
     4、无反推力:由于主体材料为纤维织物,无力的传递。用非金属纤维补偿器可简化设计,避免使用大的支座,节省大量的材料和劳动力。
     5、良好的耐高温、耐腐蚀性:选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
     6、密封性能好:有比较完善的生产装配系统,纤维补偿器可保证无泄露。
     7、方形补偿器体轻、结构简单、安装维修方便。

圆形非金属补偿器结构:
     圆形补偿器正常工作过程中要求管系所受的重力由各种支、吊架承担,以使管系得以自由膨胀(收缩);同时常常利用管道的预变形来减少管架的推力和增强其稳定性,这两点在装置新建和改造过程中尤为重要。

   圆形补偿器正常工作过程中要求管系所受的重力由各种管架(吊架)承担,本装置相应烟道的质量为20t,由恒力弹簧承担。改造过程中对管系进行了刚性固定,而未对恒力弹簧进行复位;由于恒力弹簧的位移的特殊性,当外载去除后,未能恢复到原来状态。所以重新安装后,恒力弹簧实际上处于不受力的状态;当解除刚性固定后烟道的质量下压,造成管道下移。

   圆形补偿器为了防止管道受热受冷后上下左右移动。要在管路上设置固定支架,以保证管道的总体位置不变。另一方面管道受热受冷后产生的应力远远超过钢管、接头等配件的容许应力,要想阻止管道的伸缩,任何固定支架和构筑物都是无能为力的,只有选用适当的补偿装置,消除应力,才能确保管道系统的安全运行。

  常用的补偿方式有两种:自然补偿装置和圆形非金属补偿器。管道系统中弯曲部件的转角大于150。时均可做为自然补偿装置,其优点是简单可靠;当利用管道中的弯曲部件不能吸收管道的变形时,应设置补偿器。常用的补偿器有方形补偿器、套管式补偿器和波形补偿器。

  圆形非金属补偿器广泛地应用于矿山、冶金、电力、水泥建材、核能、石油化工等行业的流体输送管道及设备.非金属补偿器又称柔性膨胀节、柔性波纹管、挠性接头等,有时也称之为 避震喉”(Shock absorber throat)。国外早在80年代初期已形成系列产品并得到广泛应用。

    织物补偿器主要为纤维织物、橡胶、等耐高温材料。能补偿风机、风管运行的震动及管道变形。方形补偿器可补偿轴向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温 、消声减震等特点,特别适用于热风管道及烟尘管道。

织物补偿器用途:
    织物补偿器可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。

    织物补偿器连接方式:1、法兰连接    2、接管连接

    织物补偿器类型:1、直筒型    2、复式    3、角向型    4、方型




    非金属补偿器具有无刚度、无推力、消音、减振、补偿量大,安装维修方便等特点。
