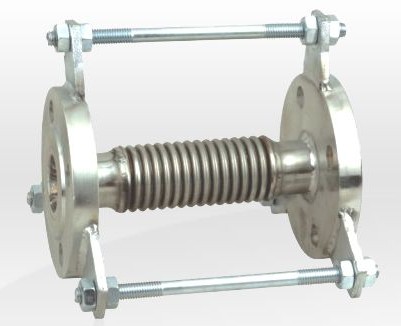

不锈钢伸缩节
联系人:韩青云 13906278039







       不锈钢伸缩节也称不锈钢伸缩器、不锈钢膨胀节、不锈钢补偿器、伸缩接头。不锈钢伸缩节在一定范围内可轴向伸缩吗,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其伸缩量极限,就起到限位,确保管道的安全运行。

     不锈钢伸缩器主要为保障管道安全运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。
  1. 不锈钢伸缩器为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
  2. 不锈钢伸缩器管材大体分为两种:金属型和橡胶型(如中林给水公司为GSQ-J(金属)和 GSQ-X(橡胶)),金属型又分铸铁、镀锌和钢制三种。工作压力分 PN6 、 PN10 、 PN16 三种。
  3. 钢制伸缩器安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

   钢制伸缩器适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。伸缩器是泵、阀门,管道等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为整体,并有一定的位移量,方便安装。可承受管线的轴向压力。这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,不仅提高工作效率,而且对泵、阀们等管道设备起到一定保护作用。

不锈钢膨胀节安装注意事项:
   1、不锈钢膨胀节在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
   2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。
   3、需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
   4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
   5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
   6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
   7、不锈钢膨胀节所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
   8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

        钢制伸缩器作为一种柔性耐压管件安装于液体输送系统中,用以补偿管道或机器、设备连接端的相互位移,吸收振动能量,能够起到减振、消音等作用,具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。
    钢制伸缩器连接方式分为法兰连接、焊接、丝扣连接、快速接头连接,小口径金属软管一般采用丝扣和快速接头连接,较大口径一般采用法兰连接和焊接接。
    JSF-SJS钢制伸缩器用途:自动化仪表信号管、自动化仪表电线保护管;精密光学尺线路、工业传感器、电子设备线路保护管;电器线路的安全防护、热工仪表毛细管的防护及空芯高压光缆的内支撑。
   JSF-SJS钢制伸缩器特性:具有良好的柔软性、耐蚀性、耐高温、耐磨损、抗拉性、防水性并提供优良的电磁屏蔽性能。钢制伸缩器能自由地弯曲成各种角度和曲率半径,在各个方向上均有同样的柔软性和耐久性;不锈钢软管节距之间灵活,有较好的伸缩性,无阻塞和僵硬现象;钢制伸缩器各节边扣之间具有一定的抗拉力,以防软管的破坏导致软管内部铺设的线路暴露在外,轴向拉力能承受公称内径的6倍以上。


    不锈钢伸缩节补偿吸收管道轴向、横向、角向热变形。
