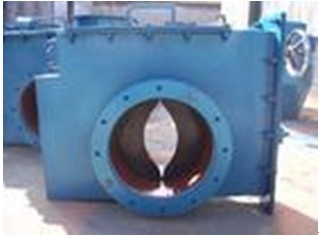

双芯可调缩节用于磨煤机出口送粉管道上控制磨煤机出粉的煤粉流量。材料使用稀土高铬铸钢铸造。
SMK系列双芯可调缩孔:
1.结构特点
SMK系列均衡式耐磨型双芯可调缩孔是我公司在改进国内已有各种同类型产品的基础上研制成熟的新产品。主要结构由压型的焊接壳体、对称式双芯闸板及传动装置三部分组成。闸板采用耐磨铸件,装在垂直于管道中心的壳体内;传动装置通过手轮带动丝杆、曲柄式旋臂,经密封式转轴带动闸板调节截面积的变化。
在壳体外侧设有批示闸板开度的指针及标牌,可直观地控制闸板开度的百分比。
2.调节原理
由于双芯可调缩孔的双芯闸板同时以管道中心向外作往复运动调节开启面积,因此管道内的风粉混合流体始终能保持在管道中心流动,这样就从根本上消除了单芯可调缩孔存在偏心流动的缺陷,大大减少了流动阻力和对管道壁的偏磨,从而延长了输粉管道的使用寿命。
3.性能与主要技术参数
双芯可调缩节系列双芯可调缩孔具有磨性强,密封性好,启动灵活调节方便,外形紧凑美观,运行安全可靠等优点。
4.主要技术参数:
1)公称通径:DN250~600
2)流通面积下限:截面积6%
3)流通面积上限:截面积100%
5.安装与使用
1)本阀门可在任意位置与管路法兰连接或焊接连接。
2)安装前应先清理管道连接密封面,采用石棉垫衬用螺栓连接坚固。
3)使用中应定期保持传动装置,调节活动部位加注润滑油。
4)手轮调节逆时针方向旋转时阀门流通面积增加。
5)本阀门在使用中闸板的磨损大。经长期运行磨损后,只需打开壳体盖板,即可更换闸板。
6.订货说明:
1)本系列产品分为耐磨型(SMK)和普通型(SK)二种,其中耐磨型可大大提高阀体使用寿命,而连接尺寸不变,客户在订货时请注明型号。
2)本厂可根据用户要求生产特殊规格的双芯可调缩孔,并可提取各种规格的配件。

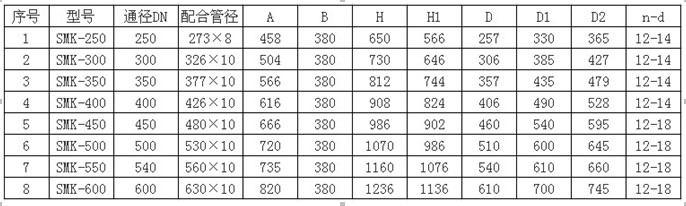

7.外形及接口尺寸见附图及附表。
外形尺寸规格:
双芯可调缩节 用于磨煤机出口送粉管道上控制磨煤机出粉的煤粉流量。材料使用稀土高铬铸钢铸造。
编号 | 单位名称 | 单位 | 数量 | 使用效果 |
1 | 中国机械对外经济技术合作总公司(出口越南安培) | 台 | 55 | 好 |
2 | 中国建材装备有限公司(出口越南河仙) | 台 | 28 | 好 |
3 | 中国航空技术进出口北京公司(出口泰国) | 台 | 88 | 好 |
4 | 中国建材工业对外经济技术合作公司(巴基斯坦) | 台 | 43 | 好 |
5 | 中国新时代工程有限公司(坦桑尼亚) | 台 | 38 | 好 |
6 | 中国石化工程第三建设公司 | 台 | 64 | 好 |
7 | 中国石油化工股份有限公司安徽池州石化分公司 | 台 | 49 | 好 |
8 | 中国核工业第二、三建设公司624项目部 | 台 | 26 | 好 |
编号 | 公司名称 | 单位 | 数量 | 使用效果 |
1 | 盐城垃圾焚烧发电有限公司 | 台 | 49 | 好 |
2 | 河南新乡新亚热电厂 | 台 | 55 | 好 |
3 | 江苏双灯集团 | 台 | 23 | 好 |
4 | 辉县市电磁线厂 | 台 | 86 | 好 |
5 | 四川锅炉厂 | 台 | 43 | 好 |
6 | 华东第一机械动力公司 | 台 | 30 | 好 |
7 | 华东第二机械动力公司 | 台 | 36 | 好 |
8 | 张家港盛港装饰公司 | 台 | 35 | 好 |
9 | 济宁建威安装工程公司 | 台 | 30 | 好 |
10 | 张家港保税区国贸公司 | 台 | 47 | 好 |
11 | 上海蓝滨石化股份有限公司 | 台 | 40 | 好 |
12 | 山东寿光富康制药有限公司 | 台 | 26 | 好 |
13 | 山东天信纺织有限公司 | 台 | 34 | 好 |
14 | 张家港保税区盛港国际项目公司 | 台 | 48 | 好 |
15 | 山东广饶石化集团股份有限公司 | 台 | 16 | 好 |
16 | 洛阳森鑫新技术开发公司 | 台 | 42 | 好 |
17 | 山东昌邑石化有限公司 | 台 | 96 | 好 |
18 | 甘肃兰州窑街煤电有限公司 | 台 | 41 | 好 |
19 | 河南安装集团有限公司 | 台 | 47 | 好 |
20 | 徐州三原电力测控技术有限公司 | 台 | 32 | 好 |
编号 | 公司名称 | 单位 | 数量 | 使用效果 |
1 | 中国航空技术进出口北京公司(出口国) | 台 | 88 | 好 |
2 | 中国建材工业对外经济技术合作公司(巴基期坦) | 台 | 43 | 好 |
3 | 成都邦斯特科技有限责任公司 | 台 | 35 | 好 |
4 | 宜宾天原特种水泥有限责任公司 | 台 | 46 | 好 |
5 | 四川双马集团 | 台 | 52 | 好 |
6 | 甘肃平凉祁连山水泥有限公司 | 台 | 49 | 好 |
7 | 济南山水集团平阴一期工程 | 台 | 55 | 好 |
8 | 湖南郴州东江鑫磊水泥有限责任公司 | 台 | 23 | 好 |
9 | 河南孟电集团水泥有限公司 | 台 | 86 | 好 |
10 | 江西泰和玉华水泥有限公司 | 台 | 43 | 好 |
11 | 贵州普定明达水泥有限公司 | 台 | 30 | 好 |
12 | 淄博山水水泥有限公司 | 台 | 36 | 好 |
13 | 济南山水集团平阴二期工程 | 台 | 30 | 好 |
14 | 黑河明基水泥有限公司 | 台 | 47 | 好 |
15 | 江苏恒来水泥有限公司 | 台 | 35 | 好 |
16 | 湖北当阳水泥有限公司 | 台 | 43 | 好 |
17 | 吉林通化特种水泥集团股份有限公司 | 台 | 34 | 好 |
18 | 河南新乡市辉县孟电水泥有限公司 | 台 | 47 | 好 |
19 | 太原狮头集团朔州水泥有限公司 | 台 | 26 | 好 |
20 | 陕西汉口水泥建材公司 | 台 | 37 | 好 |
21 | 吉林通化特种水泥集团股份有限公司 | 台 | 18 | 好 |
22 | 河南济源市太行水泥有限公司 | 台 | 46 | 好 |
