   防腐补偿器用于强腐蚀性介质的管路系统中补偿热胀冷缩的位移和安装偏差，减少管路系统的振动。基本参数： 公称压力MPa：-0.01、-0.05、0.01、0.05、0.1、0.25、0.6、1；工作温度为-50～150℃，超过150℃时，由供需双方协议解决。
   防腐补偿器外体为不锈钢金属补偿器可耐各种浓度酸、碱、盐，又兼有不锈钢补偿器的压力，不怕碰撞优点。 可提供：DN25-1600mm 连续疲劳寿命：5000次 压力等级：PN0.6，1.0，1.6MPa 使用温度：≤200℃

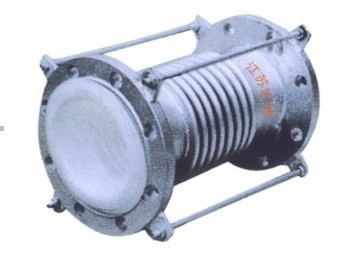

　衬四氟补偿器通过特殊的加工方法，内部加衬聚四氟乙烯，提高耐酸耐碱的抗腐能力，常用于化学介质的输送。
　　   型号：HBF4B
　　  公称压力：0.1-2.56MPa
　　  公称通径：DN80-DN2500
　　  使用温度：-40-2600C
   四氟补偿器（又称膨胀节），用于强腐蚀性介质的管路系统中补偿热胀冷缩的位移和安装偏差，减少管路系统的振动。基本参数： ①公称压力MPa：-0.01、-0.05、0.01、0.05、0.1、0.25、0.6、1； ②工作温度为-50～150℃，超过150℃时，由供需双方协议解决。

四氟补偿器又分很多种：
    1、钢衬四氟补偿器
　　外体为不锈钢金属补偿器可耐各种浓度酸、碱、盐，又兼有不锈钢补偿器的压力，不怕碰撞优点。 可提供：DN25-1600mm 连续疲劳寿命：5000次 压力等级：PN0.6，1.0，1.6MPa 使用温度：≤200℃

    2、喷涂型四氟补偿器
　　可提供DN25-DN3000mm 波数不限，长度≤3000mm 疲劳次数：≥10000次 压力等级：PN0.25-2.5MPa 使用温度：≤180℃

    3、橡胶球补偿器
　　一般根据使用人的要求制作相对较耐压的，较耐温的等。

防腐补偿器安装注意事项：
　  1、衬四氟补偿器的安装应按照管系施工图及补偿器安装说明书要求进行。
     2、安装四氟补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用，因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。对于导向、固定支架的设置原则，请祥见“波纹补偿器安装指南”。
     3、防腐补偿器用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
     4、四氟补偿器安装前应清除高温补偿器及管道内异物，保证高温补偿器正常运动。
     5、对有流向要求的高温补偿器应按介质流向箭头的要求进行安装。
     6 、为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。
     7、衬四氟补偿器安装完毕后，在系统运行前要拆除所有涂黄色的运输固定螺杆。

    四氟补偿器用于强腐蚀性介质的管路系统中补偿热胀冷缩的位移和安装偏差，减少管路系统的振动。
