      波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

      波纹补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

      金属补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。

金属补偿器安装和使用要求：

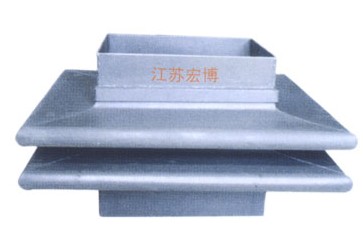

　  1、矩形补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
　  2、对带内套筒的矩形补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
　  3、需要进行“冷紧”的矩形补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
　  4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
　  5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
　  6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。 　
  　7、金属补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。 　
  　8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。 　
  　9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。 　
  　10、与波纹管补偿器接触的保温材料应不含氯。

　    金属波纹补偿器作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

　　金属波纹补偿器因其用途不同而选择不同的金属材料。因其材质不同，故所加工制作的金属波纹管性能及用途也有所不同。

　　波纹管补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～ ＋450℃)，耐高压性（为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。

　　金属波纹补偿器使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹补偿器。
　　螺旋形金属波纹补偿器：螺旋形金属波纹管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。
　　环形金属波纹补偿器：环形金属波纹补偿器是波纹呈闭合圆环状的管形壳体，波与波之间由圆环波纹串联而成。环形波纹管由无缝管材或焊接管材加工成形。受加工方式制约，较之螺旋形波纹管，其单管长度通常较短。环形波纹管的优点是弹性好、刚度小。

　　金属波纹补偿器作为一种柔性耐压管件安装于液体输送系统中，用以补偿管道或机器、设备连接端的相互位移，吸收振动能量，能够起到减振、消音等作用，具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温等多项特点。

波纹管补偿器的性能、材料选择及用途：
        黄铜：波纹管 H80 H -60℃～+100℃ 弹性较低，迟滞和后效较大，钎焊性较好。可用于非腐蚀介质和精度不高的仪器仪表中作为测量元件。
　　锡青铜：波纹管 QSn6.5～0.1 X -60℃～+100℃ 弹性、强度和耐蚀均好，迟滞和弹性后效较小，钎焊性较好，广泛用作测量元件。
　　铍青铜：波纹管 QBe2 P -60℃～+150℃ 具有很小的迟滞和弹性后效，很高的弹性稳定性、耐腐蚀、无磁性。多用于高精度的测量仪表中。
　　不锈钢：波纹管 1Cr18Ni9Ti G -194℃～+400℃ 具有很高的弯曲疲劳强度和耐蚀性，焊接性能良好。可用作腐蚀性介质中的测量、密封、连接和补偿元件。

       波纹管补偿器是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件，它由金属波纹管与构件组成。波纹管补偿器的工作原理主要是利用自身的弹性变形功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。

波纹管补偿器的工作原理：
     波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到：
　　 1.补偿吸收管道轴向、横向、角向热变形。
 　  2.吸收设备振动，减少设备振动对管道的影响。 　
  　 3.吸收地震、地陷对管道的变形量。
　　补偿器按是否能吸收管道内介质压力所产生的压力推力（盲板力），可分为无约束型波纹管补偿器和有约束型补偿器;按波纹管的位移型式，可分为轴向型补偿器、横向型补偿器、角向型补偿器及压力平衡型波纹管补偿器。

    金属补偿器广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。
