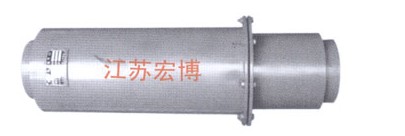

　 全埋补偿器保留了无约束型补偿器的特点，具有支撑和导向性能，还具有抗过压，过拉等保护功能。密封装置能有效阻止泥沙和地下水的浸入。
　　 型号：HBQMP
　　 公称压力：0.25-2.5MPa
　　 公称通径：DN100-DN1000

 　直管旁通补偿器主要吸收轴向位移，波纹较多不会失稳，具有补偿量大，保温性能好，介质可排等特点。
　　型号：HBWDB
　　公称压力：0.25-2.5MPa
　　公称通径：DN80-DN1600

管道补偿器：
    一、管道补偿器简介：管道补偿器分为热力管道补偿器、全埋补偿器、直管旁通补偿器等几大类。管道补偿器\热力管道补偿器在使用中比较普遍。
  　　1.热力管道补偿器由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
　     2.热力管道补偿器可以补偿管道轴向、横向、角向位移，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。

   二、管道补偿器作用：
 　　1.补偿吸收管道轴向、横向、角向热变形。
 　　2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。 　
   　 3.吸收设备振动，减少设备振动对管道的影响。 　
   　 4.吸收地震、地陷对管道的变形量。

　　由于受到各方面的制约是相当复杂的，但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单Du管段，“Z”型管段和“∏”　型管段等，并分别确定各管段的变形及补偿量，由于管道补偿器的种类很多，正确地选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计和综合考虑补偿器的造型和配置，以示达到安全、合理、适用、经济的组合。
        热力管道补偿器它是以波纹管为核心的挠性元件，在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，可以订货时予以说明其径位移量）：横向位移补偿器（大拉杆）主要吸收垂直于补偿器轴线的横向位移，小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向、角向和任意三个方向位移的组合：铰链补偿器（也称角向补偿器）。它以两上或三个全埋补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单向平面内的横向变形，万向铰链（角向）补偿器，由两个或三个直管旁通补偿器配套使用，可吸收三维方向的变形量。

    管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器等几大类。
