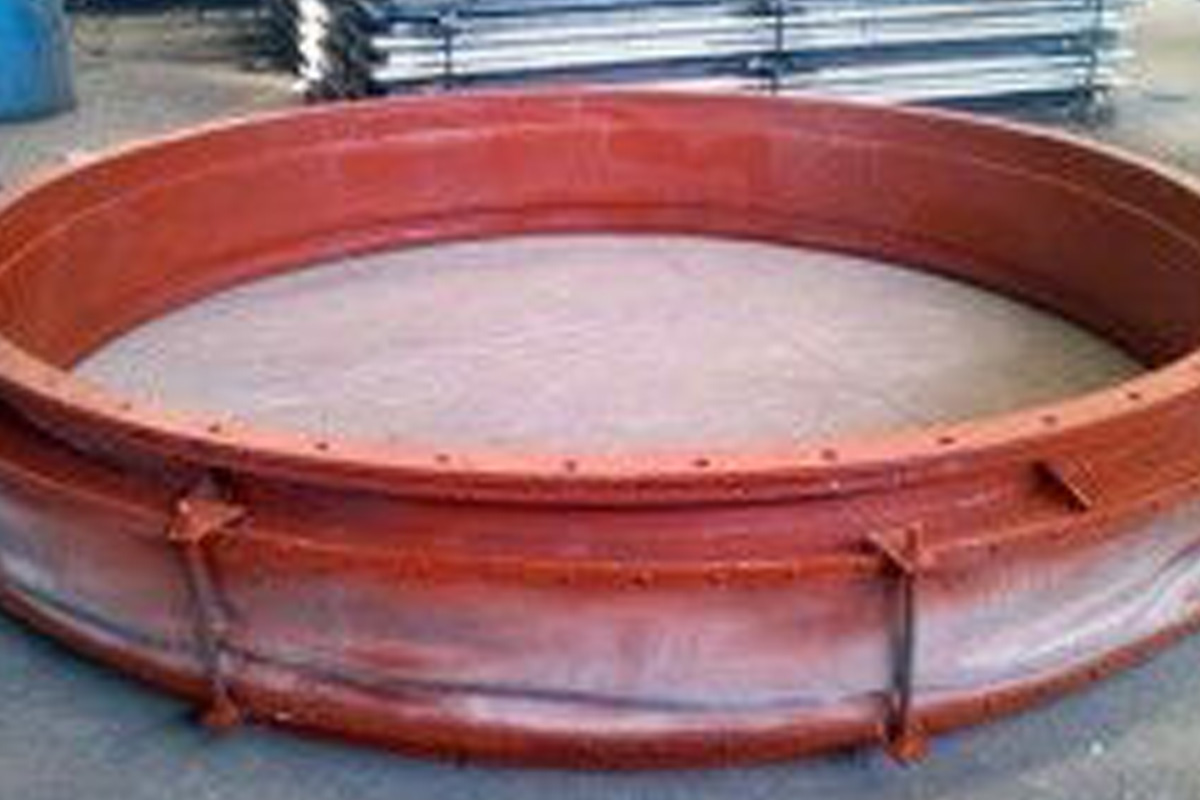

什么是非金属膨胀节

非金属膨胀节（也称非金属补偿器）是作为在火力发电与大型工业锅炉系统中的烟风管道上应用的“伸缩关节”。当管道因受热膨胀、受冷收缩，或者设备运行时产生振动、位移时，它就能通过自身的柔性变形来“吸收”这些位移，防止管道因硬抗应力而撕裂或损坏。

在工业通用场景中，金属波纹管因承压能力强而被广泛使用。核心优势：

• 多维补偿：能同时吸收轴向（拉长/压缩）、横向（左右/上下错开）和角向（扭转）位移，而金属补偿器往往只能单一方向补偿。
• 无反推力：因为它靠织物变形，不会像金属那样产生巨大的弹性反力推挤支架，能简化管道支吊架设计。
• 消声减震：纤维材料本身有隔音效果，能降低风机和气流的噪音与振动。

非金属膨胀节在循环流化床锅炉（CFB）中的关键作用

循环流化床锅炉（CFB）工作时，炉膛内物料处于高速流化状态，温度高、负荷变化大，锅炉本体的热膨胀非常复杂。非金属膨胀节在CFB锅炉中不仅仅是“连接器”，更是“应力释放点”和“振动隔离带”。

1.吸收复杂的热膨胀位移：炉膛出口与旋风分离器连接处

CFB锅炉的几个大部件（如炉膛、旋风分离器、尾部竖井烟道）都有各自的固定膨胀中心和膨胀量。在它们的连接处（例如：炉膛出口与旋风分离器入口），膨胀方向和大小往往不一致，存在“三向位移”（上下、左右、扭转）。作为“缓冲垫”，非金属膨胀节可以吸收两者之间的相对位移，防止接口处因硬碰硬而撕裂，导致高温烟气泄漏。

2.隔振与保护设备：尾部烟道与除尘器入口

非金属膨胀节可以隔离风机、给料机等转动设备的振动，防止振动传递给脆弱的锅炉受热面或耐火材料内衬，延长设备寿命。利用其良好的隔振性能，阻断风机振动向锅炉本体的传递，保护脆弱的受热面管屏不受疲劳损伤。

3. 密封防漏（环保与安全）

CFB锅炉烟风系统通常在微正压或正负压交替状态下运行。膨胀节不仅要补偿热位移，更要保证气密性，以防止高温含尘烟气的泄漏。非金属膨胀节通常采用耐高温硅胶或氟橡胶蒙皮，确保在微正压工况下不漏灰、不窜气。

为何CFB锅炉偏爱“非金属”

1. 维度的跨越：多维补偿 vs 单维补偿

• 金属膨胀节：通常只能在一个方向（轴向）上进行线性伸缩，对于复杂的角向位移（扭转）和横向位移（错开），往往显得力不从心，容易导致应力集中。
• 非金属膨胀节：利用纤维织物的柔性，可以同时吸收轴向、横向和角向位移。它就像一个万向节，能够从容应对CFB锅炉各部件之间复杂的相对运动。

2. 力的消除：零反力 vs 高反力

• 金属膨胀节：依靠金属材料的弹性变形来吸收位移，会产生较大的弹性恢复力（盲板力），这对管道支架和基础提出了高强度要求。
• 非金属膨胀节：依靠织物折叠变形，几乎没有弹性反力。这意味着管道支架可以更轻便，土建成本降低。

3. 耐磨损与隔热：复合防护

非金属膨胀节的安装避坑指南

第一阶段：安装前的“静态体检”

1. 核对自由状态：检查运输保护杆是否限制了膨胀节的自由长度。
2. 检查蒙皮完整性：重点查看织物层是否有划痕、破洞，特别是法兰边角处的折叠处。
3. 确认流向标识：非金属膨胀节通常有箭头标识（流向或安装方向），严禁反向安装。

第二阶段：安装中的“动态控制”

1. 冷态对中（
   必须在管道处于常温、无应力状态下进行安装。严禁为了对齐法兰孔而强行拉扯、撬动膨胀节，这会引入预应力，导致开车受热时膨胀量不足。
2. 导流筒的“攻守之道”
   如果膨胀节带有导流筒，必须确保：
   • 开口方向：迎着介质流向安装（即开口端指向烟气来向）。
   • 固定牢固：导流筒必须与框架焊接或卡紧，防止被高速烟气吹落，砸坏下游设备。
3. 法兰紧固策略
   采用十字交叉法分2-3次紧固螺栓。非金属蒙皮较软，一次性拧死会导致局部受力过大，造成密封面不平或蒙皮破裂。

第三阶段：安装后的“安全解锁”

• 拆除“运输保护杆”：安装完毕、管道固定后，必须拆除那些黄色的、红色的、用于防止运输变形的刚性固定拉杆。如果不拆，膨胀节就变成了刚性管道，一开车就会因无法伸缩而爆裂。
• 保留“限位杆”：注意区分运输拉杆（可拆卸）和限位拉杆（不可拆卸，用于限制补偿量）。限位杆必须保留，否则膨胀节会过度拉伸。

选型与维护

总之，非金属膨胀节是循环流化床锅炉中重要的组成部分，其性能与安装质量的好坏关乎CFB锅炉烟风系统的密封安全与长期稳定运行。选对材质（耐温、耐腐蚀）、装对方向、拆对拉杆，是产品能稳定安全使用的重要条件之一。
