两种常用的非金属补偿器：功能特点与应用
联系人：韩青云 13906278039
在管道系统中，由于温度变化、机械振动、地基沉降或压力波动等因素，管道会产生热膨胀、位移、应力变形等问题。如果这些问题得不到有效解决，不仅会影响管道系统的正常运行，还可能导致管道损坏、接口泄漏甚至系统故障。
非金属补偿器（又称非金属膨胀节、柔性补偿器）是一种用于管道系统中的柔性连接元件，主要功能是吸收因热胀冷缩、机械振动或位移（轴向、横向、角向）产生的应力，保护管道及设备安全运行。
非金属补偿器具有良好的补偿能力、耐腐蚀性、隔音降噪性能以及适应复杂工况的优势，广泛应用于电厂、水泥、钢铁、化工、环保、供热等领域。
介绍两种常用的非金属补偿器类型
常用的非金属补偿器包括：矩形非金属补偿器、圆形非金属补偿器。
1. 矩形非金属补偿器
- 结构特点：矩形非金属补偿器的外形为矩形或方型，通常由非金属柔性织物复合材料（如硅橡胶、氟橡胶、无碱玻璃纤维布、聚四氟乙烯等）与金属框架（如不锈钢或碳钢框架）组合而成。
- 适用场景：主要应用于矩形风道、烟道、除尘管道、通风系统等截面为矩形的管道系统中，适合于大尺寸、大补偿量、高温、腐蚀性气体或含尘介质的工况。
- 功能优势：具有良好的轴向、横向、角向多向补偿能力，能有效吸收管道因热胀冷缩、设备振动或基础沉降引起的变形，同时具备优良的密封性、隔音、减震与耐腐蚀性能。

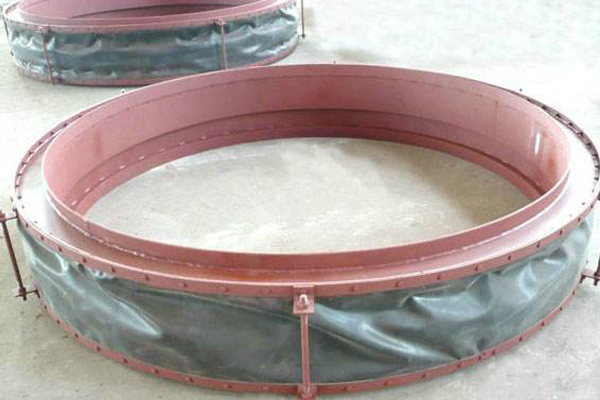

2. 圆形非金属补偿器
- 结构特点：圆形非金属补偿器为圆柱形结构，同样由多层非金属织物复合层与金属支撑环、法兰或接管组合构成，结构紧凑，柔性良好。
- 适用场景：广泛应用于圆形管道系统，如烟气管道、蒸汽管道、通风管道、化工管道等，尤其适用于中高温、高压、有轻微位移或振动的管道连接部位。
- 功能优势：具备良好的轴向补偿、少量横向及角向位移补偿能力，能够有效缓解管道热应力，防止管道因温度变化或机械运动而受损，同时具有密封、耐腐蚀、耐高温与减震降噪性能。
非金属补偿器制作的技术要点：
- 波纹设计：波高、波距、壁厚需根据补偿量、刚度及疲劳寿命计算。
- 材料控制：严格检查母材的无损检测，确保无裂纹或夹杂。
- 焊接质量：焊缝需进行100%探伤（如X射线检测），符合GB/T 12777等标准。
- 疲劳寿命：通过预变位处理提升长期运行的稳定性。
总之，矩形非金属补偿器与圆形非金属补偿器是当前工业管道系统中常用的两类非金属补偿器，它们各自针对不同的管道截面形状与工况需求，具备良好的柔性补偿、耐腐蚀、密封及减震性能，是保障管道系统安全、稳定、高效运行的重要部件。
在实际工程选型中，应根据管道的介质类型、工作温度、压力等级、位移量、安装空间及工况环境等因素，合理选用矩形或圆形非金属补偿器，以达到有效的补偿效果与使用性能。
