　    铰链型波纹管使用于大口径的具有三维补偿的管线，需要二个或三个组合使用。
        铰链膨胀节有四种形式：单式铰链型波纹管、单式万向铰链型波纹管、复式铰链型波纹管、复式万向铰链型波纹管。铰链膨胀节广泛用于化工，电力冶金，供热，供温油品及酸碱等，液，气和水各种介质管路上，是目前理想的管道补偿器。
       万向铰链膨胀节以金属波纹管作为柔性元件，它是管路输送系统中补偿位移，吸收变形和振动的结构零件，具有抗疲劳、耐高压、耐高低温、耐腐蚀、使用寿命长等特点，辅以完整的检测手段，可满足所有管道的使用要求。
       波纹管系列产品有：单式轴向型波纹管、单式铰链型波纹管、单式万向铰链型波纹管、复式自由型波纹管、复式拉杆型波纹管、复式铰链型波纹管、复式万向铰链型波纹管、弯管压力平衡型波纹管、直管压力平衡型波纹管、外压单式轴向型波纹管。

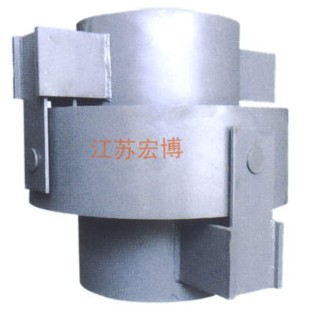

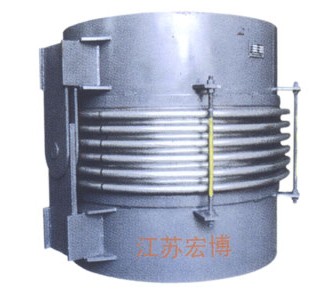

       万向铰链型波纹管由一个波纹管及销轴、铰链板、万向环和立板等结构件组成，能吸收任一平面内的角位移并能承受波纹管压力推力的膨胀节。铰链型膨胀节是由中间管所连接的两个波纹管及销轴、铰链板、和立板等结构件组成，只能吸收一个平面内的横向位移并能承受波纹管压力推力的膨胀节。铰链型膨胀节是由中间管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。

 　　铰链型膨胀节型号：HBJB
　　公称压力：0.25-1.0MPa
　　公称通径：DN1000-DN3000
        铰链型波纹管设计温度：480℃-750℃
        铰链型波纹管形式： 连接形式　



    铰链型波纹管使用于大口径的具有三维补偿的管线，需要二个或三个组合使用。
