　　单式铰链型波纹管word下载单式铰链型波纹管excel下载

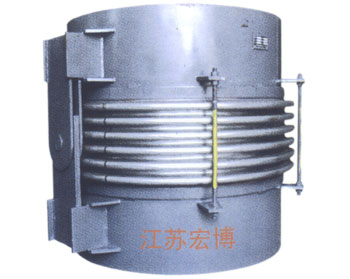

　　单式铰链型波纹管、膨胀节只能吸收单平面的角向位移，吸收位移时应有两个或三个铰链波纹管组合使用，同时铰链具有承受内压推力的能力。
　　型号：HBJB
　　公称压力：0.25-2.5MPa
　　公称通径：DN100-DN6000

　　单式铰链型膨胀节word下载　　单式铰链型膨胀节excel下载

波纹管是构成波纹补偿器最主要元件
金属膨胀节的制造工艺
非金属补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。非金属补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。非金属补偿器以其结构紧凑、补偿量大、流动阻力小、零泄漏、不用维修等诸多优点在热网中的应用也越来越广泛。但它也有不易解决的缺点：例如轴向型波纹补偿器对固定支架产生压力推力，造成固定支架推力大，从而造价高；另外波纹补偿器管壁较薄不能承受扭力、振动，安全性差；设备投资高、设计要求严、施工安装精度高、往往达不到预期寿命等一系列缺点。鉴于波纹补偿器存在的这些缺点，又由于许多设计、施工人员对波纹补偿器的认识还不够全面，因此导致施工与运行期间容易发生事故。分析事故原因，有的事故属于波纹补偿器自身的制造质量或选材不当的问题，有的属于施工问题，更有相当大的一部分属于设计布置问题。在设计方面发生问题，多数属于不明白波纹补偿器管道设计特点造成计算失误和补偿管系选定不合理。非金属补偿器是构成波纹补偿器最主要元件。波纹管主要性能包括：补偿量、弹性刚度，耐压强度、稳定性、疲劳强度等，一般设计热力管网要求波纹管是在满足强度、稳定性、和疲劳寿命前提下，补偿量越大越好刚度值越小越好。波纹管通过附加的拉杆、铰链等附件与波纹管元件相互组合即可以组成各种功能的补偿器，通过不同的波纹补偿器组合方式又可以构成各种形式的补偿管系以完成热力管网补偿需要。波纹补偿器组合分为轴向补偿器、角向补偿器，复式拉杆补偿器管系，采用角向与复式拉杆补偿器更接近自然补偿管系受力形式，不用考虑内压推力，采用轴向补偿器因承受较大内压力，补偿量大。同心精度要求高，发生问题也较多。
金属膨胀节坯分为无缝坯和有缝坯两种： 1、无缝坯的制造。根据不同的原材料．采用不同的工艺方法制造。材料加上厂可提供壁厚0.1~0.3mm、外径φ10~60mm的长不锈钢薄壁无缝管。这种无缝管表而光洁度高，但壁厚公差较大（+/-0.03mm），一般用来制造螺旋波纹管和性能要求不高的环形波纹管。金属波纹管生产厂可用0.8~1mm厚的金属板（带）材或壁厚0.5~1mm的标准薄壁管，经过多次拉深或旋压拉深工艺制造各种规格波纹管管坯。这种工艺可以制得表面光洁度高、壁厚公差小（<=+/-0.005mm）、长度较短的管坯，用于制造要求较高的波纹管。 2、有缝管坯的制造。一般是选用所需要厚度的板材或带材，卷筒后用特种焊接对焊而成。有缝管坯的质量，直接取决于板（带）材质量和焊接质量。一般来说，其壁厚公差较容易控制。金属膨胀节的制造，是从选用原材料开始，经过管坯制造、波纹管成形、整形、热处理、表面处理、质量检验等主要工艺环节，制造出符合设计要求的膨胀节。膨胀节是形状复杂、性能要求高的一种薄壳元件。它的制造工序多、工艺复杂。因此在膨胀节的制造中，正确的工艺设计和实施是至关重要的。多次变薄拉深制造工艺适用于制造管坯长度小于300mm的波纹管管坯，工艺过程主要包括落料、多次拉深、多次热处理和多次变薄拉深。钢球旋压变薄拉深，是毛坯在高速旋转下，受凸模、凹模与钢球之间辗压而拉深变薄的一种工艺方法。凸模（或者凹模）的高速旋转，带动钢球本身旋转，并沿着毛坯周线高速旋转，毛坯在凸模上受轴向进给时，材料受正向力和切向力的作用而变形。用焊接方法制造波纹管管坯，是一种生产效率高、成本低、壁厚容易控制和适应性强的工艺方法。目前多用于制造膨胀节用大直径波纹管管坯和制造软管用管坯。膨胀节管坯的焊接，目前采用的主要是气体保护直流氩弧焊、微弧等离子焊及激光焊接等工艺方法。焊接厚度为0.1mm~1mm，材料为1Cr18Ni9Ti、0Cr18Ni9、00Cr17Ni14Mo2及GH169等。多层波纹管具有较高的耐压力，还具有较小的刚度和较大的位移，常用来制造金属膨胀节和无泄漏阀门用波纹管。膨胀节用多层波纹管，内径一般都超过φ80mm，它的管坯多半是在焊接管坯时，预留好套管间隙，分别焊成相应层的管坯后，顺序套管即可。阀用多层波纹管绝大部分内径小于φ60mm，其多层管坏，有不同的制造方法。一种是按预留套管间隙，用轧制或旋压工艺分别制造相应层管坯，顺序套管成多层管坯。另一种方法是选用一种基本管坯，然后用缩径或扩径工艺，改制成相应层的管坯．然后顺序套管成多层管坯。由于这种改制比轧制、旋压制管直径公差精度低，因此预留套管间隙稍大。
